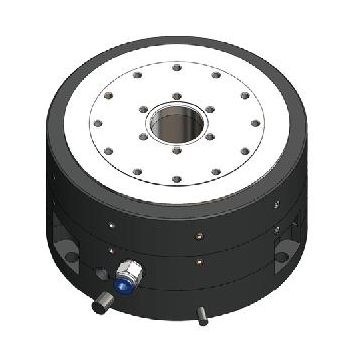

氣浮轉臺配備用于位置控制的高精度旋轉編碼器，可以通過關閉進氣來夾緊轉子。

核心組件：

• 電機：作為動力源，驅動轉臺旋轉，通常采用無框力矩電機。

• 氣浮軸承系統：通過高壓氣體在轉臺底部形成空氣墊，實現無接觸支撐，減少摩擦。

• 光柵及讀頭：檢測并反饋回轉角度，是實現高精度定位精度、重復定位精度、靜態抖動的基礎。

• 回轉臺面或Chuck：實現極小端面跳動&徑向跳動的支撐安裝面，其平面度&平行度會直接影響最終的跳動值。

技術參數圖

應用領域

■ 半導體工業：

? ?晶圓切割、晶圓檢測、晶圓研磨/減薄設備；

■ 光學制造與檢測：

? ?工業CT、激光加工、光纖對準、超精密車床、五軸加工中心、激光反射鏡等元件的精密加工與角度標定；

■ 精密測量：

? ?光學輪廓儀、圓柱度儀、結合多軸運動臺實現三維空間內的高分辨率位移檢測；

■ 科研實驗：

? ?如量子計算設備中的超低溫環境運動控制，或材料力學性能測試；

■ 航空航天：

? ?航空發動機葉片加工與檢測、衛星姿態控制測試、慣性導航設備測試及校準等；

■ 醫療：

? ?CT、MRI醫療影像設備中，氣浮轉臺用于承載和旋轉掃描部件。
